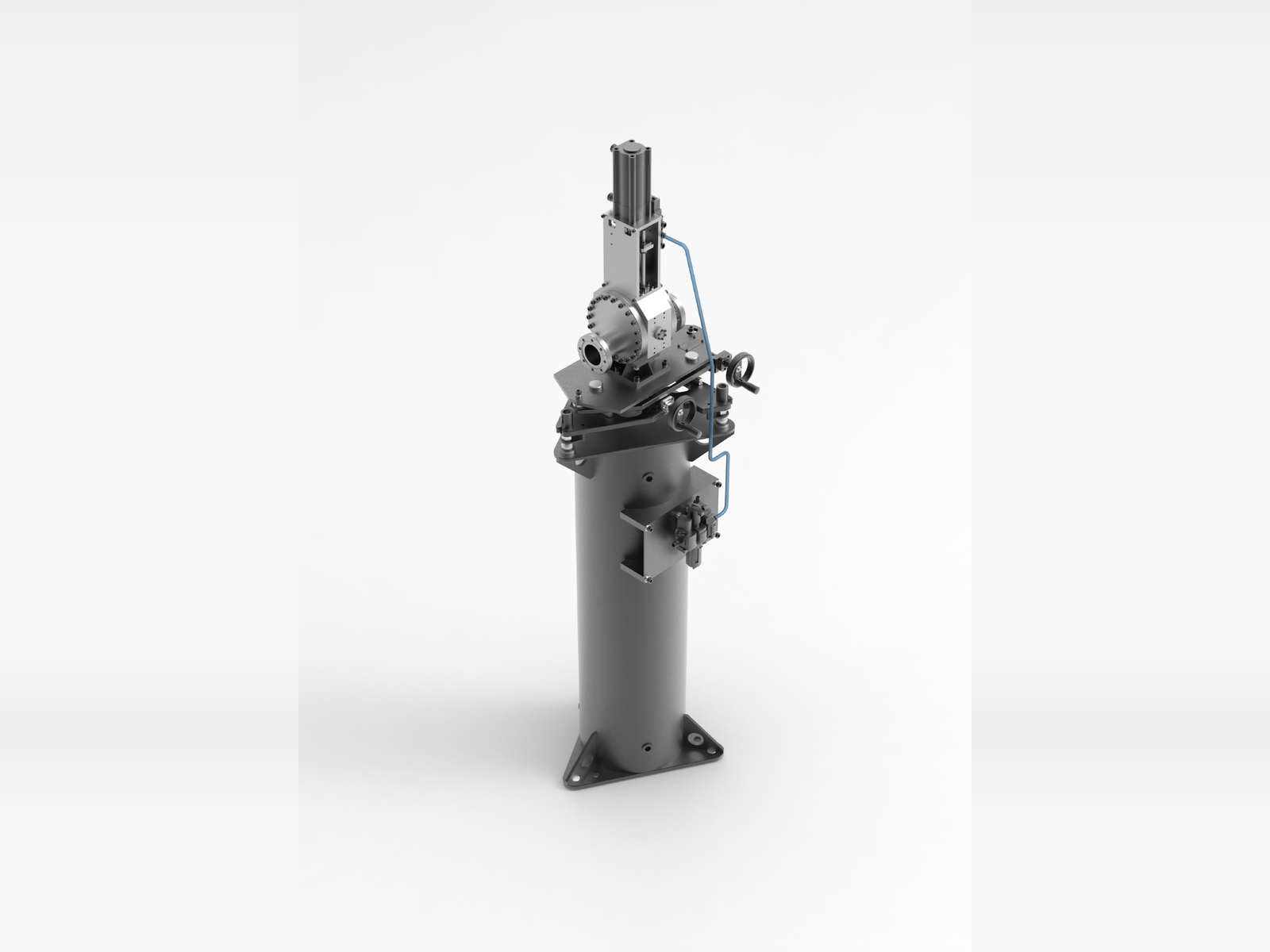

Завтор монохроматичекого пучка

Видео работы оборудования

Описание

Затвор монохроматического пучка предназначен для управляемого перекрытия канала прохождения рентгеновского излучения и обеспечения безопасной работы экспериментального оборудования. Конструкция обеспечивает ввод поглощающего элемента в зону пучка и его вывод из рабочей области. Затвор применяется для оперативного управления доступом излучения к последующим элементам оптического тракта и экспериментальной установке. Устройство интегрируется в состав оборудования станции и предусматривает механическое крепление, возможность позиционирования относительно оси пучка и подключение исполнительных элементов системы управления.

Технические характеристики

Назначение

Перекрытие монохроматического рентгеновского пучка

Рабочая среда

Условия сверхвысокого вакуума

Тип управления

Пневматический

Скорость срабатывания

100 мс

Поглощающий элемент

Вольфрам ВД-10

Габаритные размеры

565 х 500 х 1000 мм

Масса

107 кг

Присоединительные размеры

Фланцы CF63
